射频收发器原理以及应用介绍

发布时间: 2021-05-06 11:13:55 | 浏览次数：

RFID技术一般指射频识别技术，完整的RFID系统由RFID读写器、电子标签和数据管理系统三部分组成。RFID读写器是一个射频收发器，基本工作原理并不复杂：当RFID电子标签进入磁场并从射频收发器接收射频信号时，电子标签会产生感应电流，并使用感应电流获得的能量来发送存储的产品信息，或以特定频率主动发送信号，射频读卡器读取并解码信息，然后由中央信息系统处理相关数据。上海营信公司是一家专业的供应上海射频收发器公司。

射频收发器

RFID读写器测量对象的基本信息介质是电子标签，其中一种是有源的，即具有自己的电源，而另一种没有自己的电源。RFID读写器在运行时，它会发送调幅信号以激活电子标签。 RFID读写器的性能要求非常严格，因为它们需要从接收到的各种反射信号中识别出标签反射的弱信号。许多读卡器产品都有数据误读问题，它也是其发展的绊脚石。上海营信公司推出的产品很好的规避了这些风险。

RFID读写器的基本配置通常包括收发器天线，频率发生器，锁相环，调制电路，微处理器，存储器，解调电路和外围接口配置。

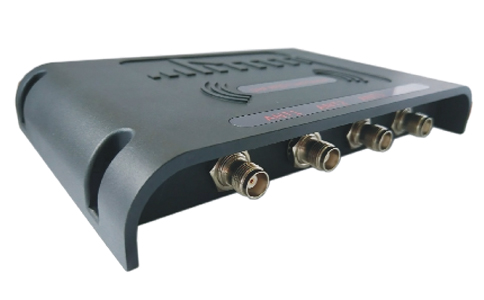

RFID远距离超高频UHF远距离射频标签读写器UR6258

1.收发天线：向标签发送射频信号，并接收标签返回的响应信号和标签信息。
2.频率发生器：产生系统的工作频率。
3.锁相环：生成所需的载波信号。
4.调制电路：由标签发送的信号被加载到载波中并发送到射频电路。
5.微处理器：生成要发送到标签的信号，对标签返回的信号进行解码，然后将解码后的数据发送回应用程序。如果是加密系统，则还需要解密。
6.内存：保存用户程序和数据。
7.解调电路：从标签返回的信号被解调并传递给微处理器进行处理。
8外围接口：与计算机通信。

RFID远距离超高频UHF车辆称重计量射频识别技术阅读器UR5206

RFID读写器的系统特性
1.工作频率为13.56MHz，该频率的波长约为22m。除金属材料外，此频率下的波长可以直接穿过大多数材料，例如液体。
2.RFID读写器的频带已为世界所公认，没有特别限制。该频率下的磁场区域快速下降，但是可以创建相对均匀的读取和写入区域。

3. RFID读写器具有防碰撞功能，可以同时读取多个电子标签，并且可以将特定的数据信息写入标签。数据传输速率比低频快，价格也不是很贵。

RFID工业高频HF餐饮结算档案管理阅读器HR9206-3825

RFID高频HF餐饮结算档案管理阅读器HR9206-3825
